Dans les projets de rénovation de l’éclairage des vitrines réfrigérées, de nombreuses personnes supposent que le remplacement des luminaires existants par des luminaires LED plus performants améliorera automatiquement l'éclairage global..
Cependant, dans des applications réelles, la performance d'éclairage finale n'est pas influencée uniquement par le produit d'éclairage lui-même. Structure du cabinet, profondeur des étagères, position d'installation, et même la conception originale de l'armoire réfrigérée peut affecter directement les performances de l'éclairage des vitrines réfrigérées.
Lors d'un récent projet de rénovation de l'éclairage pour Freshippo, nous avons rencontré un exemple typique de ce problème. Le client a mis à niveau l'original T8 lampes fluorescentes à notre DC24V à plus haut rendement SLK série d'éclairage pour vitrines réfrigérées à efficacité lumineuse supérieure et LED Ra90. Cependant, des zones sombres apparaissaient encore sur le devant des étagères.
Pour identifier la véritable cause du problème, notre équipe a visité le magasin et réévalué la structure de l'armoire, position d'installation, et performances de distribution de la lumière sur site
Pourquoi la structure originale de l'armoire T8 a affecté le nouvel éclairage LED
Avant la rénovation, le meuble réfrigéré utilisé traditionnel T8 lampes fluorescentes. Étant donné que les tubes T8 ont un diamètre relativement grand, le fabricant d'armoires a conçu des courbes d'étagères plus profondes et des déflecteurs avant pour cacher les lampes à la vue directe des clients. Dans certaines armoires, la profondeur de pliage de l'étagère a atteint 28,8 mm.
Après la mise à niveau de l'éclairage, le client a remplacé les lampes T8 d'origine par LadishineSérie DC24V SLK de.

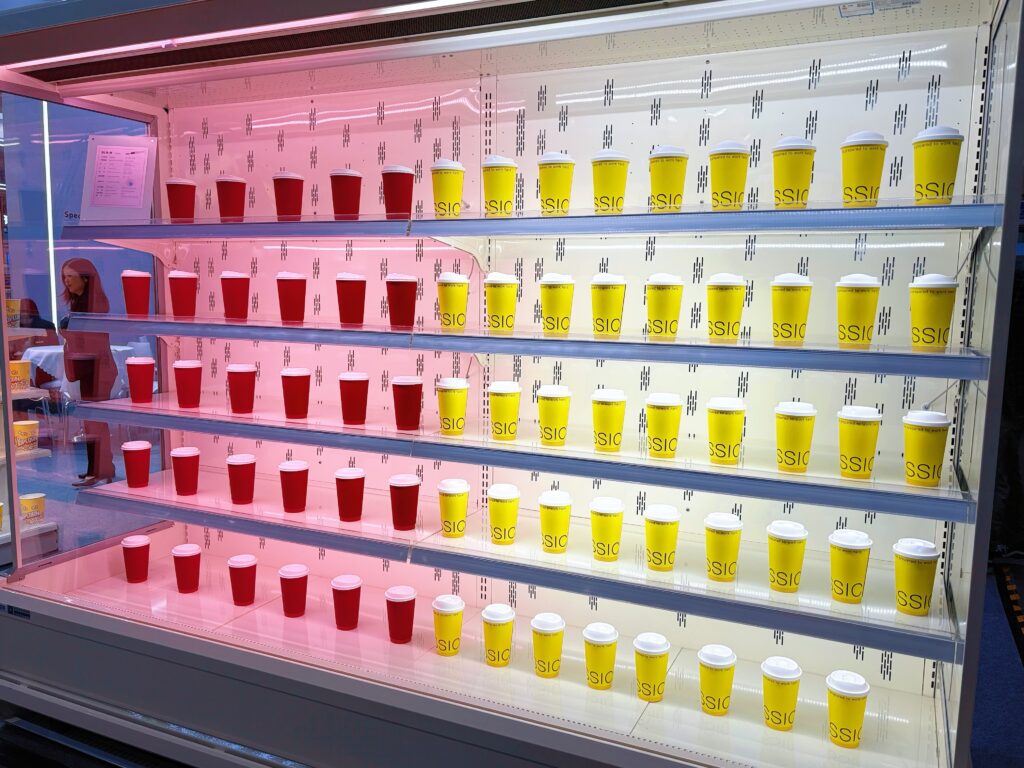

Par rapport à l'éclairage T8 traditionnel, les caractéristiques de la série SLK:
- Répartition dense des LED
- Jusqu'à 130 efficacité lumineuse lm/W
- LED Ra90 pour des couleurs de produits plus naturelles et plus vives
- Conception étanche pour empêcher la pénétration d’humidité à l’intérieur des armoires réfrigérées
- Conception basse tension DC24V pour un fonctionnement quotidien plus sûr
- Conception à courant constant et à tension constante pour une sortie de courant stable
- Profil triangulaire compact pour une installation cachée plus facile sous les étagères
Cependant, plusieurs semaines après l'installation, le client a signalé que l'éclairage éclairait principalement les zones centrales et intérieures des étagères, tandis que le bord extérieur restait relativement sombre.
Basé sur notre expérience antérieure en matière de conception d'éclairage pour vitrines réfrigérées, nous soupçonnions que la profondeur de pliage originale des étagères conçue pour les lampes T8 provoquait un placement trop profond de l'installation SLK dans la structure de l'étagère.. Par conséquent, une partie de la distribution de la lumière vers l'extérieur était bloquée par le déflecteur avant, empêchant la lumière de se projeter complètement vers l’extérieur.
Enquête sur site et vérification des problèmes

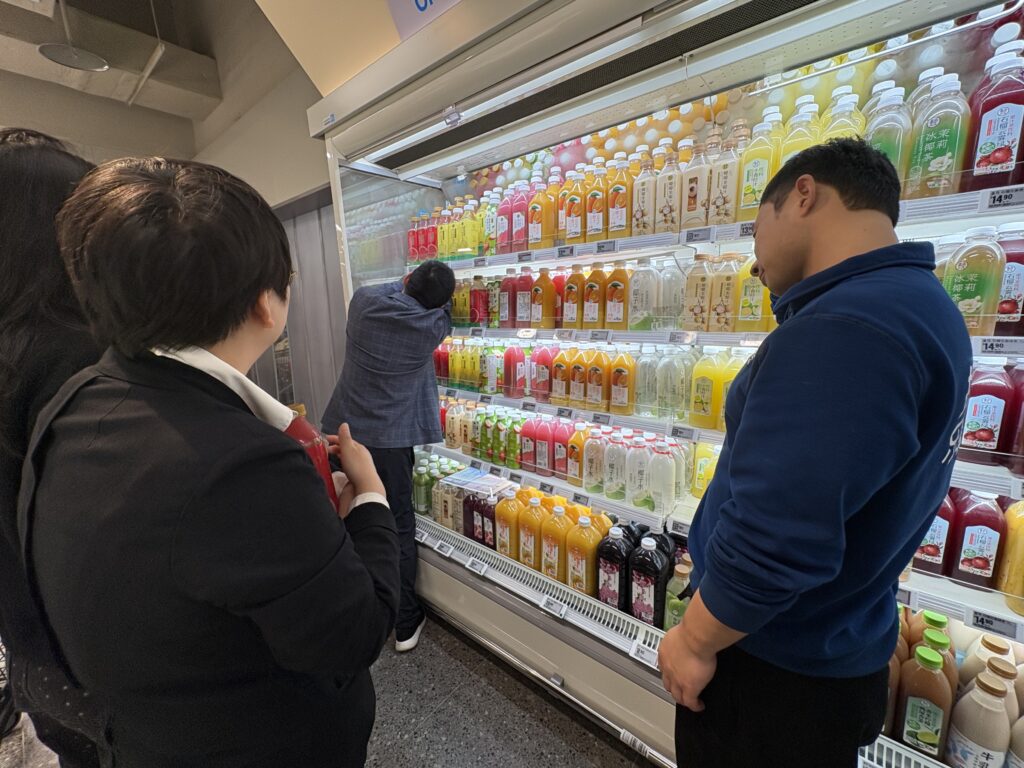

Pour vérifier cette hypothèse, nos techniciens se sont rendus en magasin pour une inspection sur place.
Après une observation attentive, nous avons constaté que le problème d'éclairage existait principalement dans les vitrines ouvertes à plusieurs étages. Le déflecteur de la tablette avant a partiellement bloqué l'éclairage du SLK, limitant la distribution de la lumière vers l'extérieur et faisant paraître l'ensemble de l'armoire plus sombre que prévu.

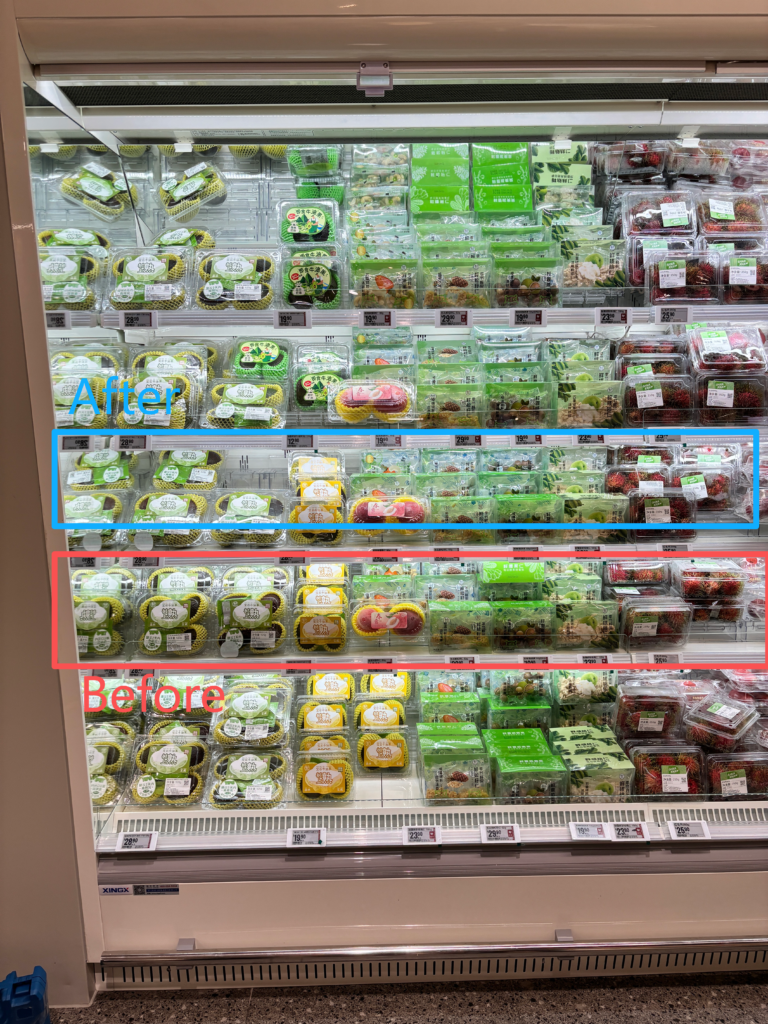

Pour tester l'effet, nous avons retiré le déflecteur avant d'une section d'étagère à des fins de comparaison.
L'amélioration était immédiatement visible. Après avoir retiré le déflecteur avant, l'éclairage des étagères est devenu nettement plus uniforme par rapport à la partie inférieure des étagères.
Cependant, ce n'était toujours pas les conditions d'éclairage optimales. Si l’angle de pliage des étagères et la structure d’installation étaient repensés spécifiquement pour l’éclairage LED compact des vitrines réfrigérées, la série SLK pourrait atteindre des performances d'éclairage nettement meilleures.
Au stade actuel, le retrait du déflecteur avant est une solution pratique qui contribue à améliorer les performances d'éclairage tout en minimisant les coûts de modification. Pour une optimisation plus poussée, Les fabricants d'armoires réfrigérées devront peut-être repenser les structures de pliage des étagères spécifiquement pour les systèmes d'éclairage LED modernes..
Pourquoi la distance d'installation est importante dans l'éclairage des vitrines réfrigérées
Ce projet démontre clairement que toutes les solutions d'éclairage pour vitrines réfrigérées ne sont pas universellement compatibles avec chaque structure d'armoire..
Pour obtenir le meilleur effet d'éclairage, des conditions d’installation appropriées sont essentielles.

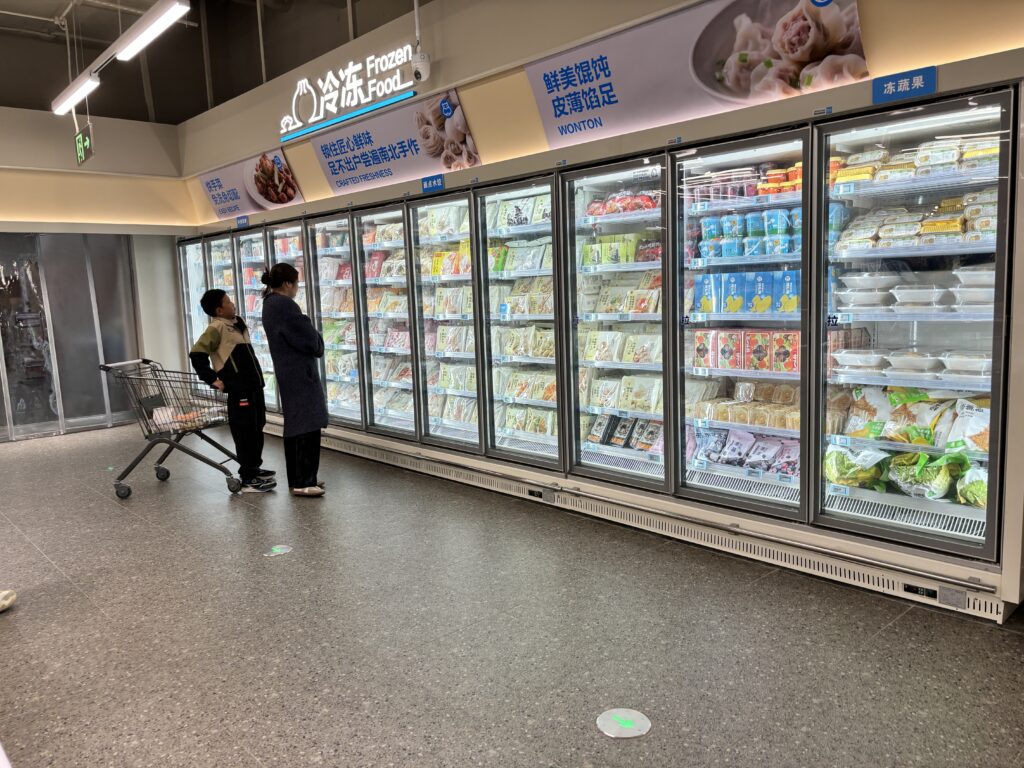

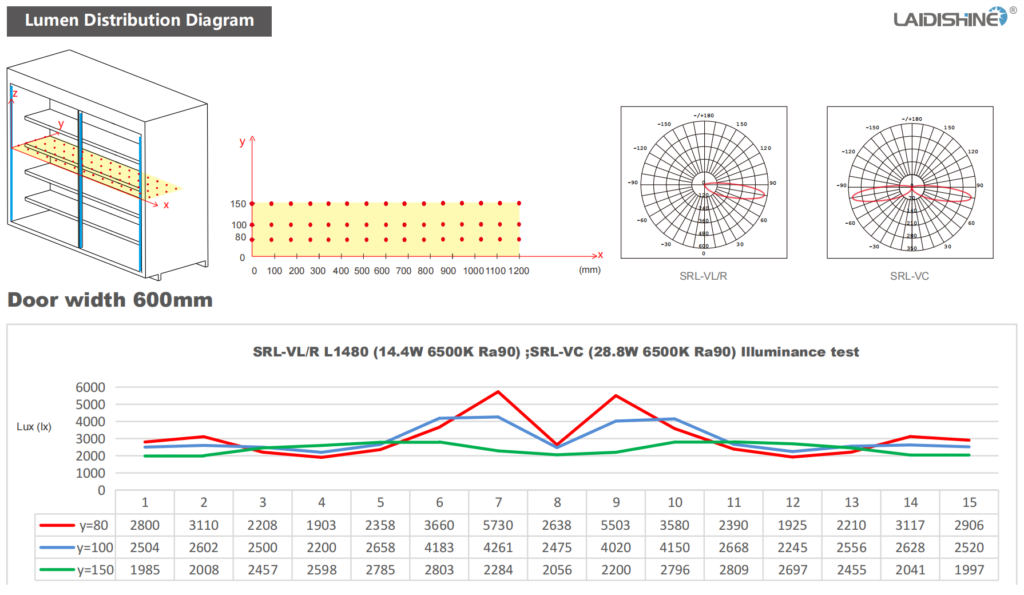

Lors de l'élaboration des spécifications du produit, notre équipe d'ingénieurs teste la distance d'installation optimale pour chaque série d'éclairage. Par exemple, pendant S.R.L.-Tests d'installation VL/VR/VC, nous avons évalué plusieurs distances courantes entre le cadre de porte et le bord des étagères utilisées par les fabricants d'armoires réfrigérées: 80mm, 100mm, et 150mm.
Dans des conditions environnementales identiques et en utilisant les mêmes paramètres d'éclairage vertical, nous avons ajusté uniquement la distance d'installation et observé les performances d'éclairage résultantes.
Les résultats des tests ont montré que lorsque la distance entre le cadre de la porte et l'étagère atteignait 150 mm, la répartition de l'éclairage est devenue nettement plus uniforme tout en maintenant les niveaux d'éclairement au-dessus 2000 lux.
Cela démontre à quel point la distance d'installation peut être critique dans les applications d'éclairage de vitrines réfrigérées..
Conclusion
La performance de l'éclairage des vitrines réfrigérées dépend de nombreux facteurs au-delà du produit d'éclairage lui-même.. Structure du produit, conditions de pose, conception d'armoire, et la distribution de la lumière affectent directement le résultat d'éclairage final.
De Laidishine, nous fournissons non seulement des produits d'éclairage pour vitrines réfrigérées, mais aide également les clients à sélectionner des solutions d'éclairage adaptées en fonction de scénarios d'application réels. Avec plus de 10 années d'expérience en installation de vente au détail sur site, notre équipe fournit des conseils d'installation professionnels et une assistance aux applications pour aider les clients à résoudre efficacement la plupart des problèmes d'installation.. Maintenant, tout intérêt pour nos produits, n'hésitez pas à me DM.
